DZ-700E/2610概述
DZ-700E/2610中間繼電器主要用于直流操作的各種繼電器保護和自動控制裝置中，以增加觸點的數量和容量。安裝方式采用JCK-10A/3殼體。額定電壓為直流220V、110V、48V。
DZ-700E/2610工作原理
繼電器系電磁式，由U形磁軛板，L形銜鐵，圓柱形鐵心和銅骨架線圈組成。當在繼電器線圈上施加動作電壓時，繼電器動觸點接通、斷開或轉換被控制回路，當繼電器線圈斷電（或電壓小于返回電壓）時，繼電器經延時后返回到原來位置。
DZ-700E/2610技術參數
●額定值、電壓線圈電阻、觸點形式和返回時間見下表

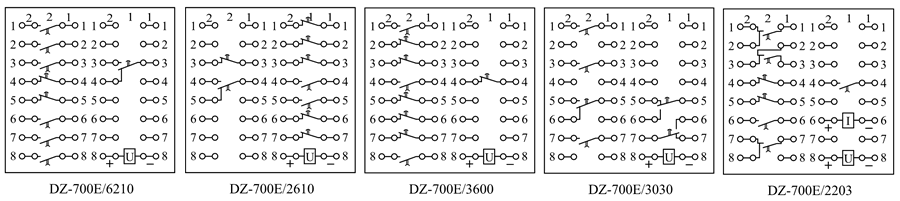

注：觸點形式用4位數字代碼表征。例如，6210表示6動合，2動斷，1轉換，無過渡轉換。
●動作電壓：不大于70%額定電壓。
●返回電壓：不小于4%額定電壓。
●動作時間：不大于60ms。
●保持電流：繼電器如具有電流保持繞組則保持電流在40mA～50mA之間。
●功率消耗：不大于4W。
●熱性能：當環境溫度為 40℃ 時，繼電器線圈長期耐受110%額定電壓，其溫升不超過65℃，當電壓繞組無激勵量時，電流繞組能承受3倍額定電流，歷時5s，無電氣和絕緣損壞。
●介質強度：繼電器所有電路連在一起與外露的非帶電金屬部分及外殼之間，以及線圈電路與觸點電路 (無保持繞組)之間能耐受2kV (有效值)、 50Hz 的交流試驗電壓歷時 1min 而無絕緣擊穿或閃絡現象。
●觸點斷開容量：在直流有感（τ=5ms）回路，U≤250V，I≤1A，為20W；在交流（cosφ=0.4）回路，U≤250V，I≤1A，為80VA。
●觸點長期允許接通電流：2A。
●電壽命：5×10
3次。
●機械壽命：2.5×10
4次。
