HBDZZ-222/1中間繼電器

文章類別：HBDZZ型中間繼電器

文章概述

產品型號：HBDZZ-222/1中間繼電器
觸點形式：2常開2常閉
工作電壓：DC：110V
安裝方式：導軌安裝

產品分類

詢價留言

產品詳情
產品分類
詢價留言
相關文章

概述

HBDZZ-222/1用于各種保護和自動控制裝置中，以增加保護和控制回路的觸點容量。安裝結構采用導軌安裝，接線方式采用端子排接線。具有2個線圈、3個線圈、4個線圈回路。1個繼電器就可實現2個、3個、4個回路的控制功能，節省繼電器數量。

HBDZZ-222/1主要特點

●元件采用進口密封型繼電器，防潮、防塵、不斷線、可靠性高。
●HBDZZ-222/1中間繼電器為快速中間繼電器，動作和返回時間快。
●該產品采用集成電路原理構成，克服了電磁型繼電器的觸點調節困難問題，具有良好的抗振性減少了維護工作。
●繼電器動作后有LEO燈光指示。
●采用標準35mm導軌安裝，適用于端子排的各種布置。
●繼電器電氣機械壽命長。
●觸點容量大，觸點接觸電阻小。
●絕緣耐壓水平高。

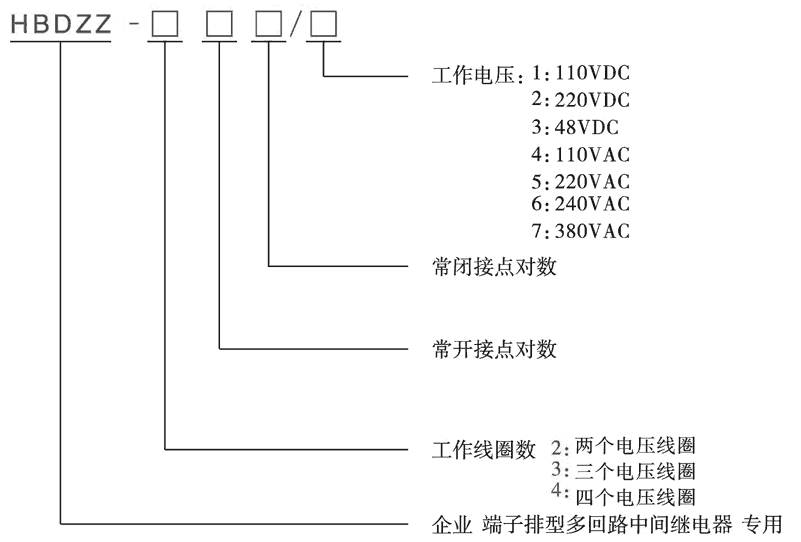

型號及含義

HBDZZ-222/1技術參數

額定參數
直流額定電壓	48V、110V、220V可選
交流額定電壓	110V、220V、240V、380V可選
直流動作值	不大于70%額定電壓，不小于50%額定值電壓
交流動作值	不大于70%額定電壓，不小于30%額定值電壓
功耗	不大于5W
安裝方式及接線
安裝結構	導軌安裝
接線方式	端子排接線
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大于120%額定電壓
工作位置	任意
周圍磁場強度	小于0.5mT
環境相對濕度	不大于90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大于2500 米

主要特點

HBDZZ-222/1阻燃殼體

HBDZZ-222/1靜態集成電路

HBDZZ-222/1端子排接線

HBDZZ-222/1導軌條安裝

HBDZZ-222/1觸點形式及工作電壓

型號	觸點形式	工作電壓
HBDZZ-222/1	2常開2常閉	DC：110V
HBDZZ-222/2	2常開2常閉	DC：220V
HBDZZ-222/3	2常開2常閉	DC：48V
HBDZZ-222/4	2常開2常閉	AC：110V
HBDZZ-222/5	2常開2常閉	AC：220V
HBDZZ-222/6	2常開2常閉	AC：240V
HBDZZ-222/7	2常開2常閉	AC：380V
HBDZZ-311/1	1常開1常閉	DC：110V
HBDZZ-311/2	1常開1常閉	DC：220V
HBDZZ-311/3	1常開1常閉	DC：48V
HBDZZ-311/4	1常開1常閉	AC：110V
HBDZZ-311/5	1常開1常閉	AC：220V
HBDZZ-311/6	1常開1常閉	AC：240V
HBDZZ-311/7	1常開1常閉	AC：380V
HBDZZ-411/1	1常開1常閉	DC：110V
HBDZZ-411/2	1常開1常閉	DC：220V
HBDZZ-411/3	1常開1常閉	DC：48V
HBDZZ-411/4	1常開1常閉	AC：110V
HBDZZ-411/5	1常開1常閉	AC：220V
HBDZZ-411/6	1常開1常閉	AC：240V
HBDZZ-411/7	1常開1常閉	AC：380V
