JZ15-80中間繼電器

文章類別：JZ15型中間繼電器

文章概述

產品型號：JZ15-80
產品類型：中間繼電器
觸點形式：8常開

產品分類

詢價留言

產品詳情
產品分類
詢價留言
相關文章

JZ15-80概述

JZ15-80中間繼電器適用交流50赫或60赫，電壓500伏以下，直流電壓220伏及以下的控制電路中。常見的觸點形式為：6開2閉、4開4閉、2開6閉、8開等。

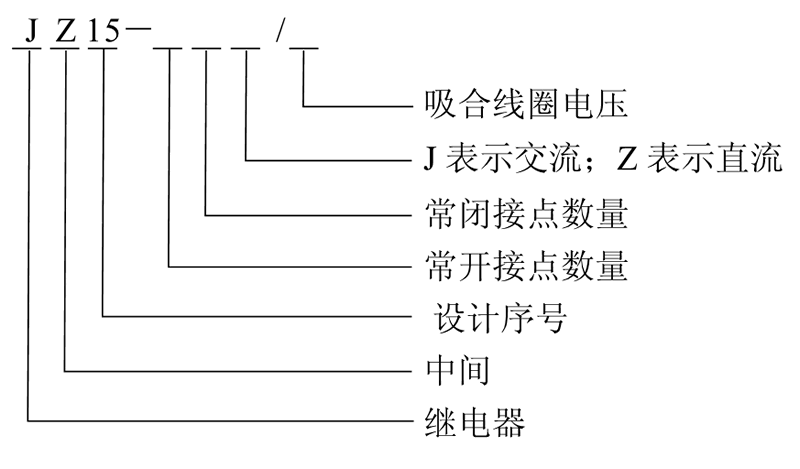

型號及其含義

JZ15-80技術參數

●直流工作電壓：220V、110V、48V、24V、12V。
●交流工作電壓：380V，220V、127V、110V、36V。
●接點形式：6常開2常閉、4常開4常閉、2常開6常閉、8常開。
●動作值：不大于85%額定值。
●返回值：不小于額定值的5%。
●動作時間：繼電器的吸合和釋放時間不大于0．05s。
●功率消耗：交流起動65VA；吸合保持11VA；直流11W。
●觸點性能見下表
JZ15-80觸點性能表

●介質強度：繼電器所有電路與外露非帶電金屬部分之間以及在電氣上無聯系的各電路之間的介質強度應能承受50Hz，2000V，1min的試驗，無擊穿或閃絡現象。
●觸點斷開容量：在直流有感（τ=5ms）回路，U≤250V，I≤2A為50W；在交流（cosφ=0.4）回路，U≤250V，I≤2A為250VA。
●功率消耗：不大于5W。
●觸點長期允許接通電流：5A。
●電壽命：5×10⁴次。
●機械壽命：2.5×10⁴次。

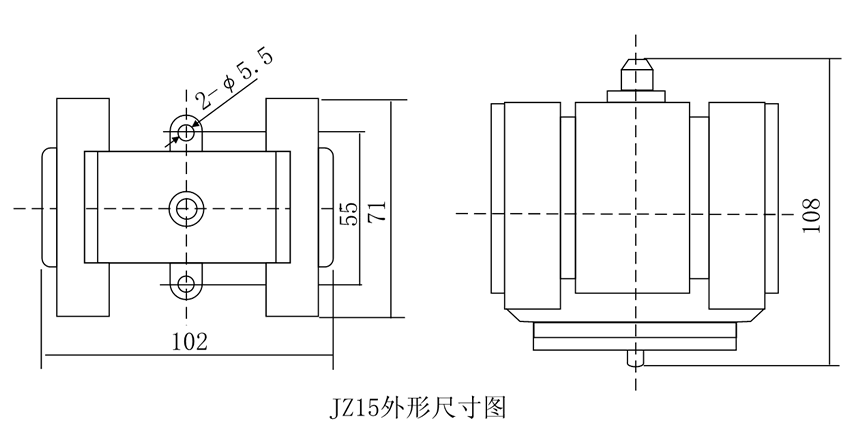

JZ15-80外形及開孔尺寸
