概述

變電站在電網中作為電力的核心，具有建設數量多、地域分布廣的特點，擔負著所在區域的供電以及電力調度任務，變電站的安全穩定運行直接影響區域用電安全，對社會的生產生活至關重要。變電站視頻及環境監控系統是電網公司變電站智能化及安全生產的重要組成部分，為電網的安全穩定運行提供了重要保障。隨著智能化變電站、變電站無人值守以及變電站運行集中監控及遠程調度操作等電網運行模式的推進，變電站視頻及環境監控系統在電網運行中提供了可視化的界面，系統重要性更加突出。已建成的常規變電站均未配置輔助控制系統及環境控制系統，變電站內環境參數未考慮數據采集及在線監測，配電室內環境控制均采用人工控制方式，由運行人員根據外部環境條件，到配電室現場巡視及操作，在各配電室內通過人工控制空調運行模式、風機啟停、百葉窗開關等方式地控制配電室環境，無法實現自動控制和在線監測。而采用變電站環境監控系統配備數據采集單元、環境控制（溫濕度）單元、照明控制單元、火災報與消防系統接口及一體化智能控制管理平臺，實現了配電室內的溫度、濕度、水浸、SF6濃度、噪聲、H2S等環境信息進行實時采集、處理和上傳，對配電室內環境狀態、空調、風機及照明等輔助設施實現在線監測，根據各種環境條件及運行環境要求，通過一體化環境管理平臺實現站內輔助設備進行聯動，完成變電站站端的環境智能控制

主要特點

●采用AI技術的智能跟蹤、人數統計、安全帽檢測等功能，輔助運維人員實現變電站的作業安全管控。
●在線式遠程自動巡檢，實現熱成像測溫、表計讀取、設備狀態識別、自動診斷、主動預警，提高運維效率。
●支持采用標準協議多級級聯，形成完整、開放的多級平臺。
●站端系統核心設備采用無風扇結構，工業級固態硬盤，支持雙機熱備，保證系統不掉線，穩定運行。

實現作用

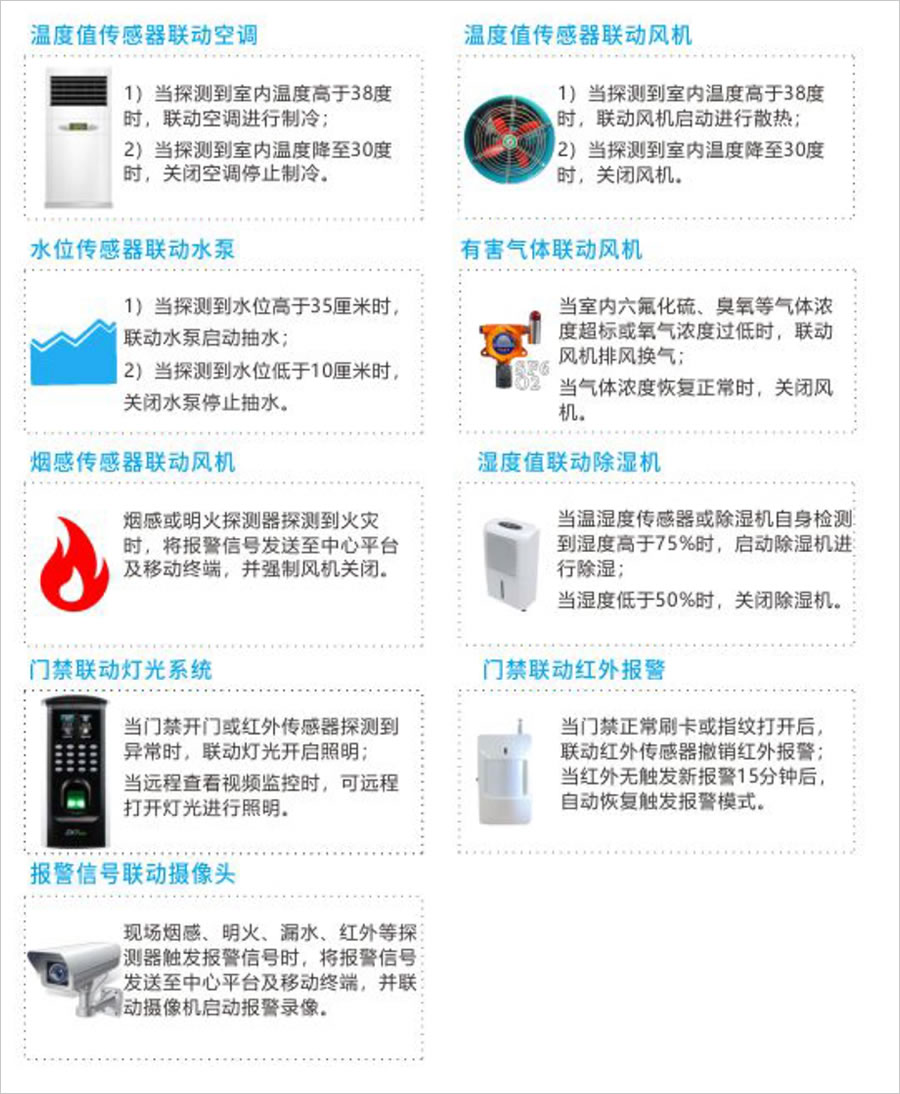

環境采集傳感器可以接入大華環境數據采集單元，實現環境數據實時采集、展示，包括：溫濕度數據、水浸報警、紅外對射報警、電子圍欄報警、紅外雙鑒報警、風速等數據，實現周界安防監控報警、環境監控報警以及智能控制聯動。

配置方案

●攝像頭、硬盤錄像機：通過視頻圖像監控現場環境情況。
●雙鑒紅外傳感器：監測配電所人員進出狀態。
●煙霧傳感器：監測配電所煙霧狀態。
●液位傳感器：監測水位值。
●溫濕度傳感器：監測環境溫度、濕度。
●六氟化硫探測器：監測環境六氟化硫濃度。
●氧氣探測器：監測環境氧氣濃度。
●臭氧探測器：監測環境臭氧濃度。
●照明控制模塊：監測燈光照明狀態、遠程控制照明設備。
●除濕機控制模塊：監測除濕機狀態、遠程控制除濕機開關。
●風機控制模塊：監測風機狀態、遠程控制風機開關。
●水泵控制模塊：監測水泵狀態、遠程控制水泵開關。
●空調控制模塊：監測空調狀態、遠程控制空調開關。
