ZJ2-1延時中間繼電器

文章類別：ZJ2型延時中間繼電器

文章概述

產品型號：ZJ2-1
產品類型：延時中間繼電器
動作類型：瞬時動作
動作時間：小于等于0.05S
觸點形式：4常開1常閉

產品分類

詢價留言

產品詳情
產品分類
詢價留言
相關文章

ZJ2-1概述

ZJ2-1繼電器屬于延時中間繼電器，用于直流電路，作為擴大主保護繼電保護控制范圍，或提高觸點容量。常見的型號有:ZJ2-1、ZJ2-2、ZJ2-3、ZJ2-4等。額定電壓為12V、24V、48V、60V、110V、220V可選。

ZJ2-1技術參數

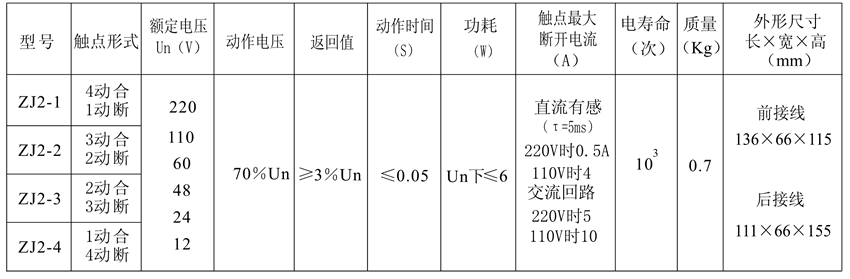

●觸點形式和返回時間見下表 ZJ2-1觸點形式表

●額定電壓：12V、24V、48V、60V、110V、220V。
●觸點形式：4常開1常閉、3常開2常閉、2常開3常閉、1常開4常閉。
●動作電壓：小于等于70%額定電壓。
●動作返回值：大于等于3%。
●動作時間：小于等于0.05S。
●功率消耗：不大于5W。
●熱性能：當環境溫度為 40℃ 時，繼電器線圈長期耐受110%額定電壓，其溫升不超過65℃，當電壓繞組無激勵量時，電流繞組能承受3倍額定電流，歷時5s，無電氣和絕緣損壞。
●介質強度：繼電器所有電路連在一起與外露的非帶電金屬部分及外殼之間，以及線圈電路與觸點電路 (無保持繞組)之間能耐受2kV (有效值)、 50Hz 的交流試驗電壓歷時 1min 而無絕緣擊穿或閃絡現象。
●觸點斷開容量：在直流有感（τ=5ms）回路，U≤250V，I≤1A，為20W；在交流（cosφ=0.4）回路，U≤250V，I≤1A，為80VA。
●觸點長期允許接通電流：5A。
●電壽命：5×10⁴次。
●機械壽命：2.5×10⁴次。

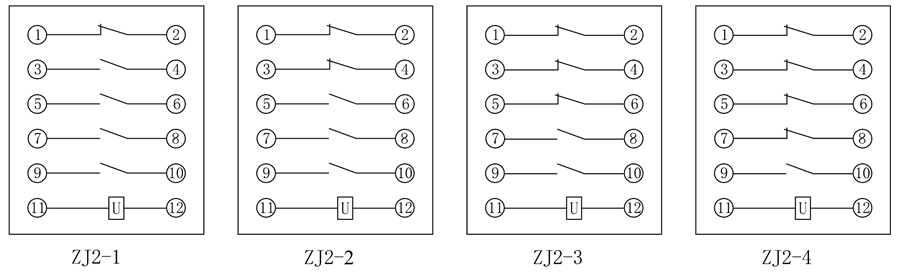

ZJ2-1端子接線圖
