前言

目前在高壓配電領域，接觸式高壓帶電顯示器裝置采用的是預先在感性區域內固封一個屏蔽環，屏蔽環上預留一個標準的接線口，接觸式帶電顯示器裝置通過引出的屏蔽連接線和屏蔽環上預留的標準接線口對接，在感應電壓帶電運行狀態時，顯示窗指示燈發亮，顯示帶電狀態。由于這種屏蔽環由直徑0.5mm粗網狀特殊材料，特殊工藝制成，因此對屏蔽環這個零件來說要求特別高，并且要固封在某個感應部位，給該零件的固封模具設計要求也很高，在固封的時候放置屏蔽環狀態也有很高要求，固封出來的產品經過加熱冷卻以后，部分屏蔽環會失效，造成了整個固封產品報廢，這樣屏蔽環無論在生產，加工，制造方面都要求非常高，而且也容易失效，并且會造成產品局放過大，影響電氣性能。接觸式高壓帶電顯示器裝置通過這種讀取信號方式時，有時會產生取樣電壓過高，燒壞帶電顯示器指示燈，并且許多功能缺失，不能和自動化配電設備對接。而采用感應式的高壓帶電顯示器其設備不與高壓帶電體直接連接，主要通過感應電場信號，并準確的反映高壓帶電體的帶電情況，并具備可靠的閉鎖功能。是戶內高壓電氣設備中 用來防止誤入帶電間隔和電氣誤操作的理想產品。

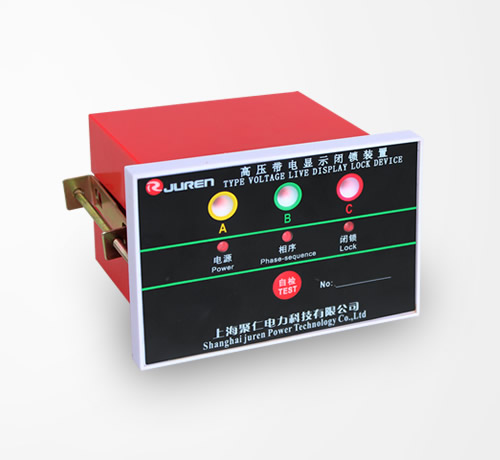

非接觸式高壓帶電顯示器介紹

非接觸式高壓帶電顯示器是一種新型的用于6KV~35KV電壓等級的非接觸感應式高壓帶電檢測裝置。適用于進線母線、斷路器、主變、開關柜及其它場合。
內部元件集成度高，具有體積小，重量輕等優點，采用板前開孔式安裝，占用空間小，可方便安裝在控制柜內。信號采用低壓小信號傳輸，相較于傳統接觸式帶電顯示裝置的信號采集方式，極大的降低了接觸風險。
非接觸式高壓帶電顯示器不與高壓帶電體直接連接，主要通過感應電場信號，并準確的反映高壓帶電體的帶電情況，并具備可靠的閉鎖功能。是戶內高壓電氣設備中 用來防止誤入帶電間隔和電氣誤操作的理想產品。

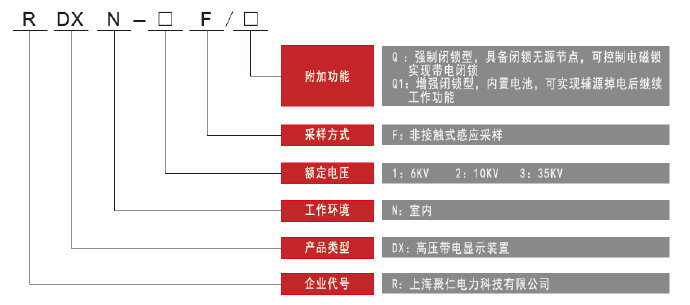

型號及其含義

功能特點

準確度高
非接觸式高壓帶電顯示閉鎖裝置能夠準確判斷帶電情況。系統中高壓帶電時，接觸式高壓帶電裝置能可靠閉鎖并指示，當任意一相或兩相失電時，能準確指示帶電相，接觸式高壓帶電閉鎖裝置不會解鎖。

完善的自檢功能
非接觸式高壓帶電顯示裝置能對軟、硬件系統進行自檢，可防止由于硬件損壞及內部故障而造成的誤指示。當主機檢測到有外接電源時電源指示燈長亮指示，當沒有外接電源時，主機電源指示燈閃爍指示。

安全性高
采用傳感器非接觸式測量，避免接觸式傳感器因老化造成短路、甚至爆炸的安全事故的發生，體現非接觸式的安全可靠性；且控制器采用多種隔離及抗干擾措施，并通過嚴格的電磁兼容測試，能夠可靠的在高壓電氣設備中運行。
