JZS-11B延時中間繼電器作為延時動作或延時返回的輔助繼電器，用于電力系統二次回路中，以增加前一級繼電器的觸點對數或觸點容量及轉換電路。

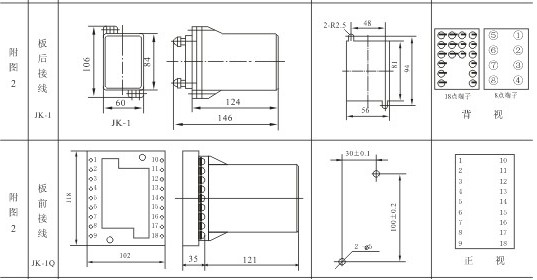

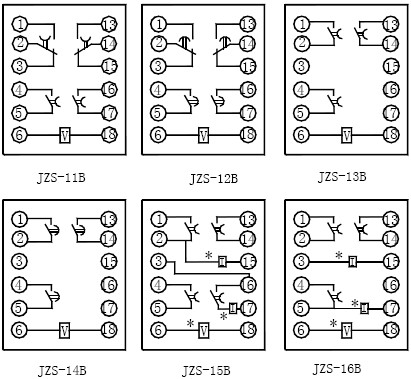

JZS-11B，JZS-13B，為延時動作繼電器；
JZS-12B、JZS-14B為延時返回繼電器；
JZS-15B，16B為電壓動作和電流保持的繼電器。
表1
型號 | 延時方式 | 額 定 數 據 | 保持繞組數量 | 觸點數量 | ||
電壓（V） | 保持電流(A) | 動合 | 轉 換 | |||
JZS-11B | 延時動作 | 220，110 48，24， 12 |
|
| 2 | 2 |
JZS-12B | 延時返回 |
|
| 2 | 2 | |
JZS-13B | 延時動作 |
|
| 3 |
| |
JZS-14B | 延時返回 |
|
| 3 |
| |
JZS-15B JZS-16B | 延時動作 | 220，110 | 1 2 4 | 2 | 4 |
|
48, 24, 12 | 2 4 6 | 2 | 3 |
| ||
表2
動作值 | 動作電壓為30%~70%額定值。 |
保持值 | 保持電流不大于80%額定值。 |
返回值 | 延時動作繼電器不小于3%額定值（延時返回繼電器此項不要求）。 |
動作時間及返回時間 | 在繼電器電壓繞組的兩端突然施加額定電壓時的動作時間，及切斷電源的返回時間應符合表3的規定值。 |
功率消耗 | 電壓繞組在額定電壓下不大于5W,電流繞組在額定電流下不大于3W。 |
觸點容量 | DC≤220V，I≤1A（5±0.75ms）為50W AC≤250V，I≤3A（0.4±0.1）為250VA |
主觸點長期允許通過電流 | 5A |
表 3
型 號 | 動 作 時 間 | 返 回 時 間 |
JZS-11B JZS-13B JZS-15B JZS-16B | 不小于0.06s |
|
JZS-12B JZS-14B |
| 不小于0.4s |
