GLS-3204K雙位置中間繼電器

文章類別：GLS型雙位置中間繼電器

文章概述

產品型號：GLS-3204K
額定電壓：48V、110V、220V（AC/DC）
觸點形式：2常開4轉換
安裝結構：導軌安裝

產品分類

詢價留言

產品詳情
產品分類
詢價留言
相關文章

概述

GLS-3204K用于交直流操作的各種保護和自動控制的裝置中，作為切換閉鎖元件。GLS-3204K安裝方式采用35mm導軌條安裝，殼體為歐規殼體。而老式的雙位置中間繼電器一般采用凸出式固定結構、凸出式插拔結構、嵌入式插拔結構。這三種殼體的體積比較大，而且安裝時需要在開關柜上要預先開孔，因為每個廠家的繼電器的開孔尺寸大小不一樣，往往在選型上出現偏差，就會導致孔位太大或者太小，而采用導軌安裝的雙位置中間繼電器，只需要在開關柜內安裝導軌條無需開孔并支持多個拼接。

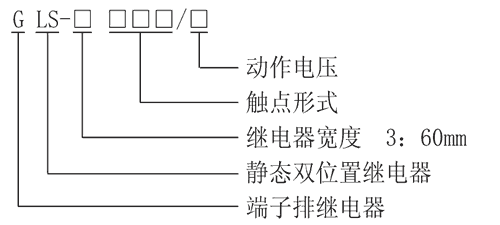

型號及含義

GLS-3204K采用進口雙位置繼電器組成，不需要繁瑣的機械調整。具有安全可靠，并有分閘、合閘指示等特點。其分閘、合閘線圈由電流啟動或電壓啟動，可方便地安裝在各類導軌上。

GLS-3204K技術參數

額定參數
直流額定電壓	24V、110V、220V可選
交流額定電壓	24V、110V、220V、380V可選
動作電壓	<70%額定電壓
動作時間	<30ms
功耗	<6W
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大于120%額定電壓
工作位置	任意
周圍磁場強度	小于0.5mT
環境相對濕度	不大于90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大于2500 米

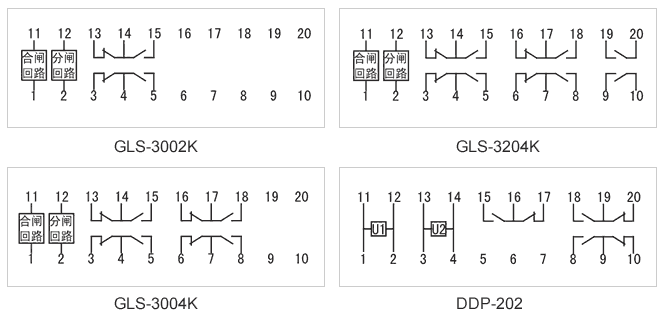

接線圖

GLS-3204K觸點形式及動作時間

型號	觸點形式	動作時間	額定電壓
GLS-3002K	2轉換	<30ms	AC/DC：12V、48V、110V、220V
GLS-3204K	2常開4轉換	<30ms	AC/DC：12V、48V、110V、220V
GLS-3004K	3常開4轉換	<30ms	AC/DC：12V、48V、110V、220V
DDP-202	2常開2轉換	<30ms	AC/DC：12V、48V、110V、220V
