HDLN-1-2Z-3過電流繼電器

文章類別：HDLN型無輔源電流繼電器

文章概述

產品型號：HDLN-1-2Z-3
觸點形式：2轉換
整定范圍：5A~30A
返回系數：0.9~0.97

產品分類

詢價留言

產品詳情
產品分類
詢價留言
相關文章

概述

HDLN-1-2Z-3電流繼電器為不帶輔助電源電流繼電器，主要作為繼電保護元件，用于發電機、變壓器、輸變電線路中，作為電力系統交流回路過負荷或短路的啟動元件，給出報警信號或切除故障。HDLN-1-2Z-3采用CMOS集成電路進行運算和比較，具有精度高、整定范圍寬、動作速度快、返回系數高、功耗低等特點。

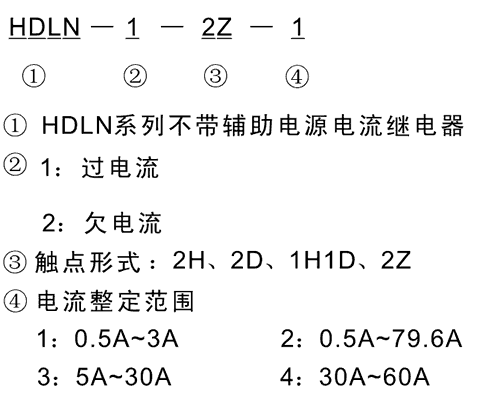

型號及含義

HDLN-1-2Z-3觸點形式和整定范圍及返回系數

型號	觸點形式	整定范圍	電流類型	返回系數
HDLN-1-2H-1	2常開	0.5A~3A	過電流	0.9~0.97
HDLN-1-2H-2	2常開	0.5A~79.6A	過電流	0.9~0.97
HDLN-1-2H-3	2常開	5A~30A	過電流	0.9~0.97
HDLN-1-2H-4	2常開	30A~60A	過電流	0.9~0.97
HDLN-1-2D-1	2常閉	0.5A~3A	過電流	0.9~0.97
HDLN-1-2D-2	2常閉	0.5A~79.6A	過電流	0.9~0.97
HDLN-1-2D-3	2常閉	5A~30A	過電流	0.9~0.97
HDLN-1-2D-4	2常閉	30A~60A	過電流	0.9~0.97
HDLN-1-1H1D-1	1常開1常閉	0.5A~3A	過電流	0.9~0.97
HDLN-1-1H1D-2	1常開1常閉	0.5A~79.6A	過電流	0.9~0.97
HDLN-1-1H1D-3	1常開1常閉	5A~30A	過電流	0.9~0.97
HDLN-1-1H1D-4	1常開1常閉	30A~60A	過電流	0.9~0.97
HDLN-1-2Z-1	2轉換	0.5A~3A	過電流	0.9~0.97
HDLN-1-2Z-2	2轉換	0.5A~79.6A	過電流	0.9~0.97
HDLN-1-2Z-3	2轉換	5A~30A	過電流	0.9~0.97
HDLN-1-2Z-4	2轉換	30A~60A	過電流	0.9~0.97
HDLN-2-2H-1	2常開	0.5A~3A	欠電流	1.05~1.15
HDLN-2-2H-2	2常開	0.5A~79.6A	欠電流	1.05~1.15
HDLN-2-2H-3	2常開	5A~30A	欠電流	1.05~1.15
HDLN-2-2H-4	2常開	30A~60A	欠電流	1.05~1.15
HDLN-2-2D-1	2常閉	0.5A~3A	欠電流	1.05~1.15
HDLN-2-2D-2	2常閉	0.5A~79.6A	欠電流	1.05~1.15
HDLN-2-2D-3	2常閉	5A~30A	欠電流	1.05~1.15
HDLN-2-2D-4	2常閉	30A~60A	欠電流	1.05~1.15
HDLN-2-1H1D-1	1常開1常閉	0.5A~3A	欠電流	1.05~1.15
HDLN-2-1H1D-2	1常開1常閉	0.5A~79.6A	欠電流	1.05~1.15
HDLN-2-1H1D-3	1常開1常閉	5A~30A	欠電流	1.05~1.15
HDLN-2-1H1D-4	1常開1常閉	30A~60A	欠電流	1.05~1.15
HDLN-2-2Z-1	2轉換	0.5A~3A	欠電流	1.05~1.15
HDLN-2-2Z-2	2轉換	0.5A~79.6A	欠電流	1.05~1.15
HDLN-2-2Z-3	2轉換	5A~30A	欠電流	1.05~1.15
HDLN-2-2Z-4	2轉換	30A~60A	欠電流	1.05~1.15

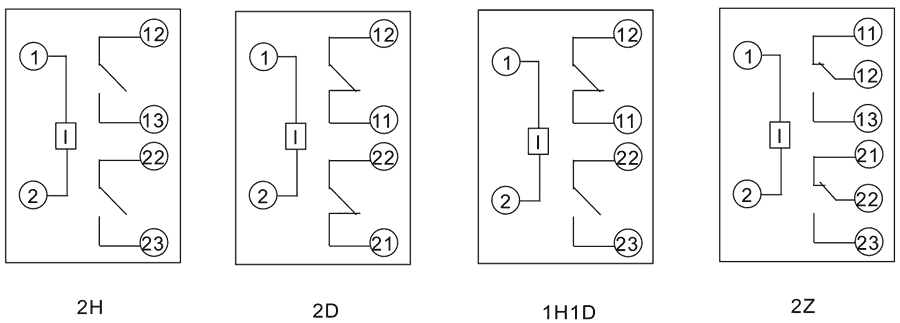

接線圖

HDLN-1-2Z-3技術參數

額定參數
直流額定電壓	110V、220V可選
交流額定電壓	110V、220V可選
直流動作電壓	≤70%額定電壓
交流動作電壓	≤75%額定電壓
返回系數	過電流：0.9~0.97，欠電流：1.05~1.15
整定范圍	0.5A~60A
動作時間	≤25ms（1.2倍整定值）、≤20ms（2倍整定值）
動作一致性	<1%
定值誤差	<2%
功耗	≤5W
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大于120%額定電壓
工作位置	任意
周圍磁場強度	小于0.5mT
環境相對濕度	不大于90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大于2500 米
