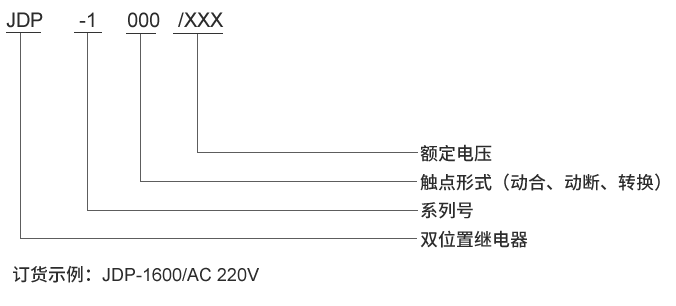

產品型號：JDP-1202雙位置繼電器
觸點形式：2常開2轉換
額定電壓：48V、110V、220V（AC/DC）
安裝方式：導軌安裝
| 額定參數 | |
| 額定電壓 | 48V、110V、220V（AC/DC） |
| 直流動作電壓值 | ≤75%額定值 |
| 交流動作電壓值 | ≤80%額定值 |
| 動作時間 | ≤30ms |
| 功耗 | ≤2W |
| 安裝方式及接線 | |
| 安裝結構 | 導軌安裝 |
| 接線方式 | 端子排接線 |
| 絕緣性能 | |
| 絕緣電阻 | 繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ |
| 絕緣耐壓 | 繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象 |
| 環境條件 | |
| 環境溫度 | -15℃～55℃ |
| 工作電壓 | 不大于120%額定電壓 |
| 工作位置 | 任意 |
| 周圍磁場強度 | 小于0.5mT |
| 環境相對濕度 | 不大于90% |
| 大氣壓力 | 80～110KPa |
| 溫度 | -25℃～+70℃ |
| 海拔高度 | 不大于2500 米 |

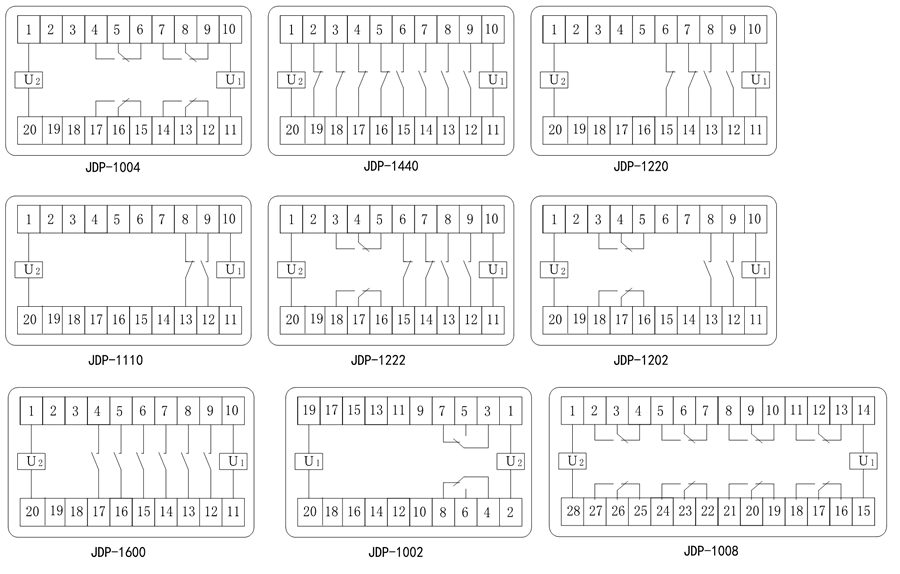

| 型號 | 觸點形式 | 動作時間 | 線圈電壓 |
| JDP-1004 | 4轉換 | ≤30ms | AC/DC：48V、110V、220V |
| JDP-1440 | 4常開4常閉 | ≤30ms | AC/DC：48V、110V、220V |
| JDP-1220 | 2常開2常閉 | ≤30ms | AC/DC：48V、110V、220V |
| JDP-1110 | 1常開1常閉 | ≤30ms | AC/DC：48V、110V、220V |
| JDP-1222 | 2常開2常閉2轉換 | ≤30ms | AC/DC：48V、110V、220V |
| JDP-1202 | 2常開2轉換 | ≤30ms | AC/DC：48V、110V、220V |
| JDP-1600 | 6常開 | ≤30ms | AC/DC：48V、110V、220V |
| JDP-1002 | 2轉換 | ≤30ms | AC/DC：48V、110V、220V |
| JDP-1008 | 8轉換 | ≤30ms | AC/DC：48V、110V、220V |
