JY8-22D低電壓繼電器

文章類別：JY8型無源電壓繼電器

文章概述

產品型號：JY8-22D
額定電壓：AC48V、110V、220V
觸點形式：1常開1常閉
整定范圍：180V~440V

產品分類

詢價留言

產品詳情
產品分類
詢價留言
相關文章

概述

JY8-22D電壓繼電器用于發電機、變壓器和輸電線的繼電保護裝置中，作為過電壓保護或低電壓閉鎖的啟動元件。JY8-22D采用集成電路和撥碼整定，具有精度高、功耗小、動作時間短、返回系數高、整定直觀方便、范圍寬、作為低電壓使用時無抖動等特點。

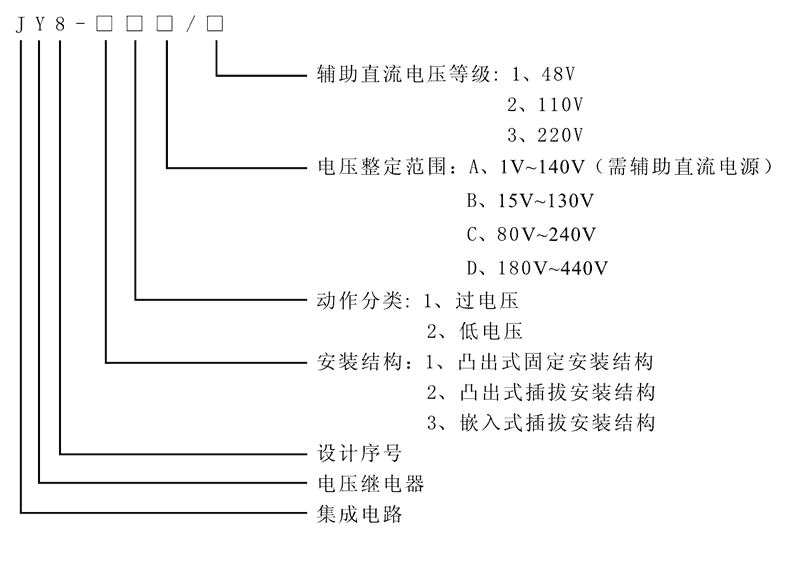

JY8-22D型號及其含義

工作原理

JY8-22D工作原理

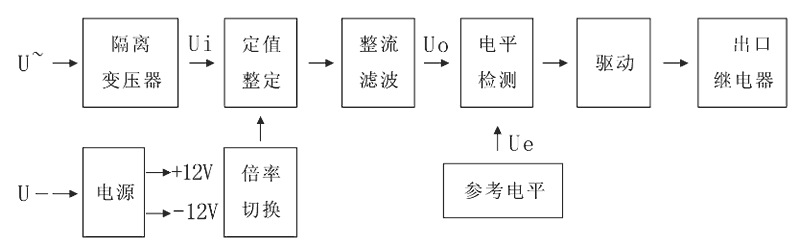

JY8-22D電壓繼電器采用進口集成電路構成，被測量的交流電壓U~經隔離變壓器降壓后得到與被測電壓成正比的電壓Ui，經整定后進行整流，整流后脈沖電壓經濾波器濾波，得到與Ui成正比的直流電壓Uo，在電平檢測中Uo與直流參考電壓 Ue 進行比較，若直流電壓Uo低于參考電壓，電平檢測器輸出正信號，驅動出口繼電器，則本繼電器處于動作狀態。反之，不論是過電壓繼電器或是低電壓繼電器，若直流電壓Uo高于參考電壓 Ue，電平檢測器輸出負信號，則JY8-22D電壓繼電器處于不動作狀態。

JY8-22D觸點形式及保護類型

型號	動作類型	返回系數	額定電壓	整定電壓
JY8-11A	過電壓繼電器	>0.9	AC：48V、110V、220V	1V~140V
JY8-11B	過電壓繼電器	>0.9	AC：48V、110V、220V	15V~130V
JY8-11C	過電壓繼電器	>0.9	AC：48V、110V、220V	80V~240V
JY8-11D	過電壓繼電器	>0.9	AC：48V、110V、220V	180V~440V
JY8-12A	低電壓繼電器	<1.1	AC：48V、110V、220V	1V~140V
JY8-12B	低電壓繼電器	<1.1	AC：48V、110V、220V	15V~130V
JY8-12C	低電壓繼電器	<1.1	AC：48V、110V、220V	80V~240V
JY8-12D	低電壓繼電器	<1.1	AC：48V、110V、220V	180V~440V
JY8-21A	過電壓繼電器	>0.9	AC：48V、110V、220V	1V~140V
JY8-21B	過電壓繼電器	>0.9	AC：48V、110V、220V	15V~130V
JY8-21C	過電壓繼電器	>0.9	AC：48V、110V、220V	80V~240V
JY8-21D	過電壓繼電器	>0.9	AC：48V、110V、220V	180V~440V
JY8-22A	低電壓繼電器	<1.1	AC：48V、110V、220V	1V~140V
JY8-22B	低電壓繼電器	<1.1	AC：48V、110V、220V	15V~130V
JY8-22C	低電壓繼電器	<1.1	AC：48V、110V、220V	80V~240V
JY8-22D	低電壓繼電器	<1.1	AC：48V、110V、220V	180V~440V
JY8-31A	過電壓繼電器	>0.9	AC：48V、110V、220V	1V~140V
JY8-31B	過電壓繼電器	>0.9	AC：48V、110V、220V	15V~130V
JY8-31C	過電壓繼電器	>0.9	AC：48V、110V、220V	80V~240V
JY8-31D	過電壓繼電器	>0.9	AC：48V、110V、220V	180V~440V
JY8-32A	低電壓繼電器	<1.1	AC：48V、110V、220V	1V~140V
JY8-32B	低電壓繼電器	<1.1	AC：48V、110V、220V	15V~130V
JY8-32C	低電壓繼電器	<1.1	AC：48V、110V、220V	80V~240V
JY8-32D	低電壓繼電器	<1.1	AC：48V、110V、220V	180V~440V

接線圖

JY8-22D技術參數

額定參數
額定電壓	AC48V、110V、220V
過電壓返回系數	>0.9
低電壓返回系數	<1.1
過電壓返回時間	<25ms
低電壓返回時間	<25ms
整定范圍	1V~140V、15V~130V、80V~240V、180V~440V
整定誤差	<5%
功耗	<5W
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大于120%額定電壓
工作位置	任意
周圍磁場強度	小于0.5mT
環境相對濕度	不大于90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大于2500 米
