ZJ3-3E/80概述
ZJ3-3E/80繼電器屬于快速中間繼電器，用于電力系統二次回路繼電保護和自動控制線路中，作為增加保護和控制回路的觸點數量和觸點容量。常見的型號有:ZJ3-1E型、ZJ3-2E型、ZJ3-3E型、ZJ3-4E型、ZJ3-5E型等。額定電壓為24V、48V、110V、220V可選，觸點形式為8常開、4常開4常閉、6常開2常閉可選。
動作原理
ZJ3-3E/80繼電器系電磁式快速動作中間繼電器，線圈固定在"Π"型導磁體上，電磁鐵與銜鐵由軸連接在架板上，銜鐵上的觸點支架帶動觸點使觸點接通或斷開。繼電器具有八對觸點。
ZJ3-3E/80技術參數

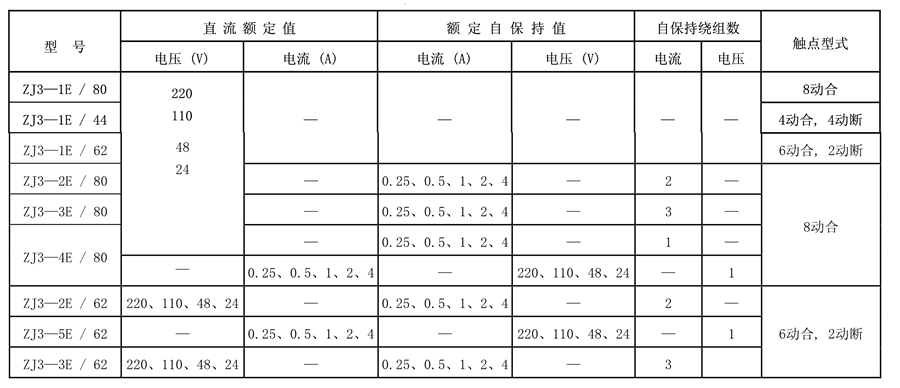

●觸點形式見下表
●額定工作電壓：220V、110V、48V、24V。
●額定工作電流：0.25A、0.5A、1A、2A、4A。
●額定保持電流：0.25A、0.5A、1A、2A、4A。
●電壓動作值：動作電壓為50%～70%。
●電流動作值：電流為不大于80%額定電流。
●電壓保持值：保持電壓不大于70%額定保持值。
●電流保持值：保持電流不大于80%額定保持值。
●返回值：不小于額定值的5％。
●動作時間：不大于7ms。
●功率消耗：不大于8W。
●介質強度：繼電器所有電路與外露非帶電金屬部分之間以及在電氣上無聯系的各電路之間的介質強度應能承受50Hz，2000V，1min的試驗，無擊穿或閃絡現象。
●觸點斷開容量：在直流有感（τ=5ms）回路，U≤250V，I≤2A為50W；在交流（cosφ=0.4）回路，U≤250V，I≤2A為250VA。
●功率消耗：不大于5W。
●觸點長期允許接通電流：5A。
●電壽命：5×10
4次。
●機械壽命：2.5×10
4次。
