JL-33電流繼電器采用進口集成電路構成。被測量的交流電流I~經隔離變流器后，在其次級得到與被測、電流成正比的電壓Ui。經定值整定后進行整流，整流后的脈沖電壓經濾波器濾波，得到與Ui成正比的直流電壓Uo。在電平檢測中Uo與直流參考電壓Ue進行比較，若直流電壓Uo低于參考電壓，電平檢測器輸出正信號，驅動出口繼電器，繼電器處于動作狀態，反之，若直流電壓Uo高于參考電壓Ue，電平檢測輸出負信號，JL-33處于不動作狀態。原理如下圖所示：

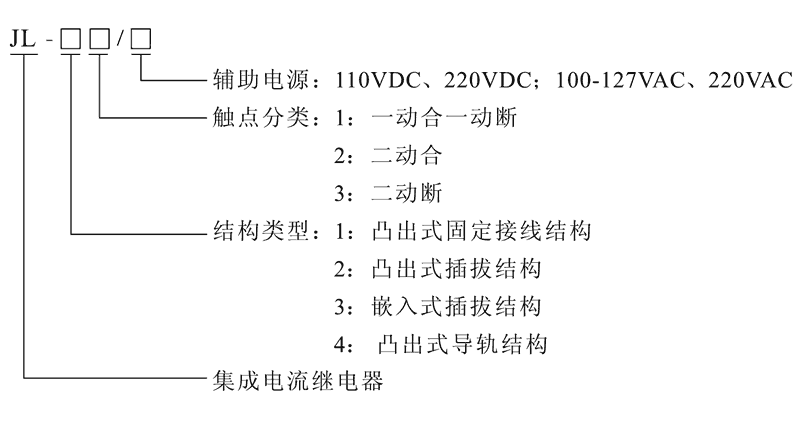

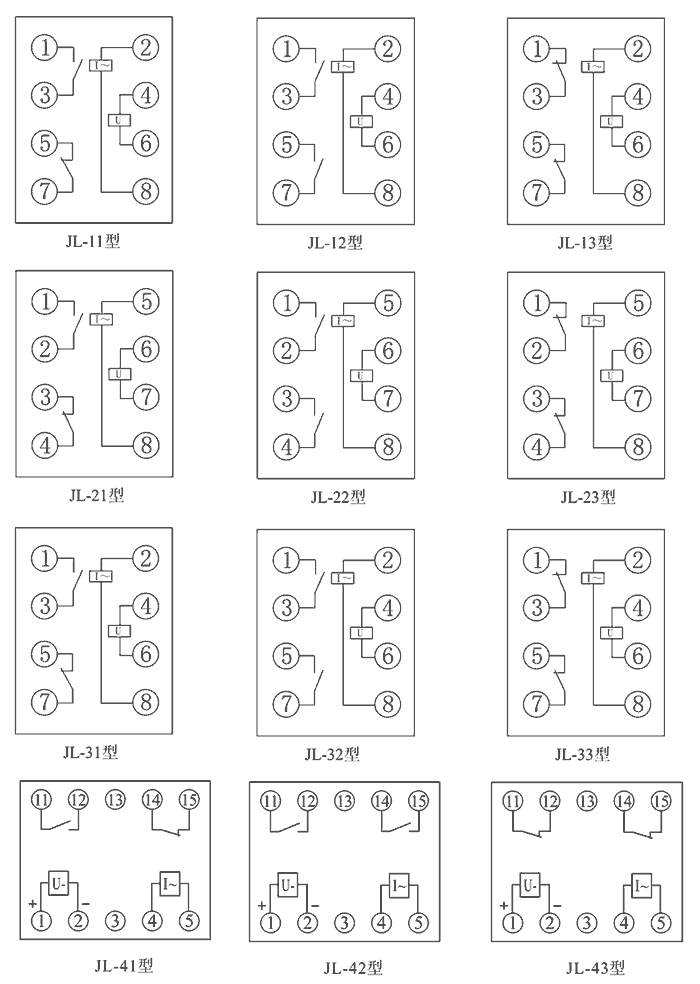

| 型號 | 電流整定范圍 | 觸點形式 | 額定電流 | 安裝結構 |
| JL-11電流繼電器 | 1~99.9A | 1常開1常閉 | 5A | 凸出式固定 |
| JL-12電流繼電器 | 1~99.9A | 2常開 | 5A | 凸出式固定 |
| JL-13電流繼電器 | 1~99.9A | 2常閉 | 5A | 凸出式固定 |
| JL-21電流繼電器 | 1~99.9A | 1常開1常閉 | 5A | 凸出式插拔 |
| JL-22電流繼電器 | 1~99.9A | 2常開 | 5A | 凸出式插拔 |
| JL-23電流繼電器 | 1~99.9A | 2常閉 | 5A | 凸出式插拔 |
| JL-31電流繼電器 | 1~99.9A | 1常開1常閉 | 5A | 嵌入式插拔 |
| JL-32電流繼電器 | 1~99.9A | 2常開 | 5A | 嵌入式插拔 |
| JL-33電流繼電器 | 1~99.9A | 2常閉 | 5A | 嵌入式插拔 |
| JL-41電流繼電器 | 1~99.9A | 1常開1常閉 | 5A | 導軌式安裝 |
| JL-42電流繼電器 | 1~99.9A | 2常開 | 5A | 導軌式安裝 |
| JL-43電流繼電器 | 1~99.9A | 2常閉 | 5A | 導軌式安裝 |
| 額定參數 | |
| 直流額定電壓 | 110V、220V可選 |
| 交流額定電壓 | 110V、220V可選 |
| 直流動作電壓 | ≤70%額定電壓 |
| 交流動作電壓 | ≤75%額定電壓 |
| 動作時間 | 1.1倍整定值≤30ms，2倍整定值≤20ms |
| 返回系數 | 0.90~0.95 |
| 返回時間 | ≤27ms |
| 功耗 | ≤5W |
| 絕緣性能 | |
| 絕緣電阻 | 繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ |
| 絕緣耐壓 | 繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象 |
| 環境條件 | |
| 環境溫度 | -15℃～55℃ |
| 工作電壓 | 不大于120%額定電壓 |
| 工作位置 | 任意 |
| 周圍磁場強度 | 小于0.5mT |
| 環境相對濕度 | 不大于90% |
| 大氣壓力 | 80～110KPa |
| 溫度 | -25℃～+70℃ |
| 海拔高度 | 不大于2500 米 |
