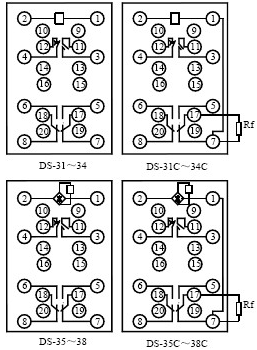

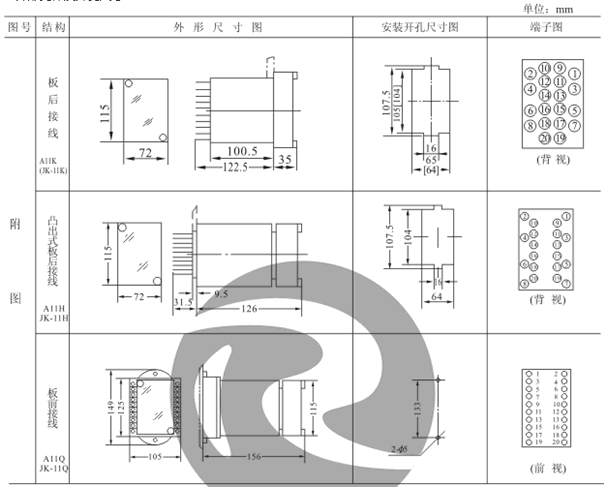

繼電器采用JK－11K、H、Q殼體，其外形尺寸、背后端子圖、安裝開孔尺寸見附錄。背后端子接線圖.

見圖1

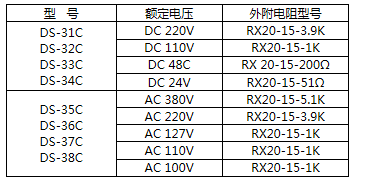

長期工作制繼電器的外附電阻Rf 型號見表3

外形及安裝尺寸見圖2

繼電器是帶有延時機構的螺管線圈式繼電器，具有交流和直流規格。繼電器的交流規格繼電器內部裝有橋式整流器，將交流電源整流后供給電磁機構，每臺繼電器具有兩副瞬時轉換觸點，一副滑動延時觸點，一副延時主觸點。當加電壓于線圈兩端時，唧子（鐵心）克服塔形彈簧的反作用力被吸入，瞬時轉換觸點進行瞬時轉換，同時延時機構啟動，經過一定的延時，然后閉合滑動延時觸點和延時主觸點。主觸點接觸后由于上擋限制機構的轉動，機構停止，從而得到所需延時。當線圈斷電時，在塔形彈簧的作用下，使唧子和延時機構返回原位。

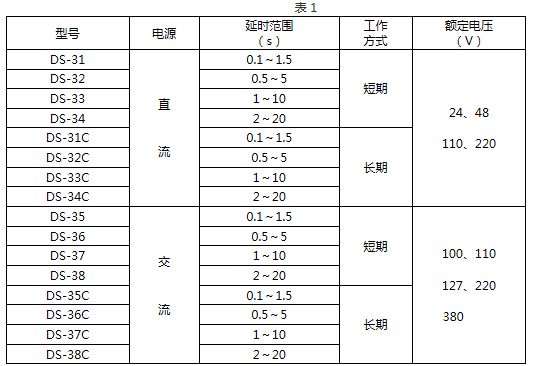

1.繼電器主要技術數據列于表1中

2.在基準條件下，直流繼電器的動作電壓為不大于70％額定電壓，帶“C”的直流繼電器的動作電壓為不大于75％額定電壓；交流繼電器的動作電壓為不大于85％額定電壓。

3.在基準條件下，繼電器的返回電壓為不小于5％額定電壓。

4.繼電器主觸點延時一致性見表2（20±5℃下，同一整定點測量10次動作中，較大與較小之差）。
表 2.

5.連續耐熱值
　　當周圍介質溫度為40℃時，短期工作制繼電器的線圈應能承受110％額定電壓值，歷時2min，其溫升應不超過65℃；長期工作制繼電器的線圈，應能長期承受110％額定電壓值，其溫升應不超過65℃。

6.額定電壓下的功率消耗
　　DS—31～34　　 不大于25W。
　　DS—31C～34C　不大于15W。
　　DS—35～38　　 不大于25VA。
　　DS—35C～38C　不大于15VA。
7.介質強度
繼電器各導電電路連在一起與外露的非帶電金屬部分及外殼之間，能承受2kV（有效值），50Hz的交流電壓歷時1min試驗，耐無絕緣擊穿或閃絡現象。
8.觸點斷開容量
直流有感（τ=5ms）回路，U≤250V，I≤1A為，50W；在交流（cosФ=0.4）回路，U≤250V，I≤1A，為250VA。
9.電壽命5×103次，機械壽命104次。
10.繼電器的重量：約1kg。
